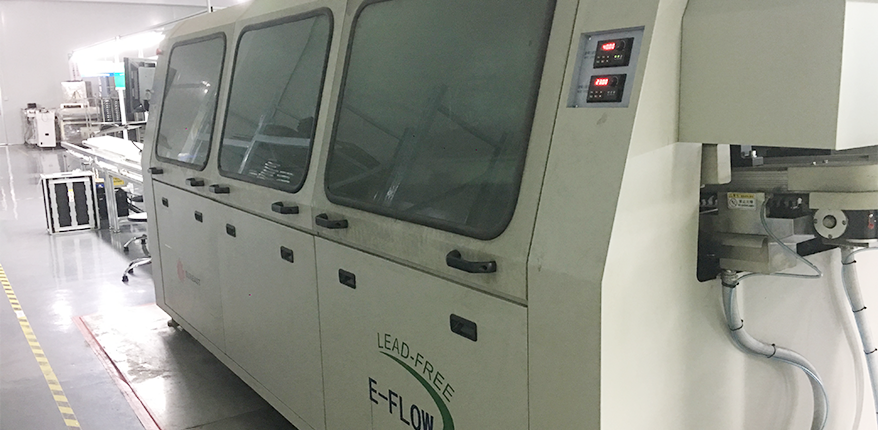

无铅波焊炉

概述参数

一、主要特点

1. 接驳装置:
联动式入板接驳方式,铝型材导轨,不锈钢链条传动。
2. 传输系统:
配置轻型双钩爪,铝合金导轨防变形结构设计;手动调节基板宽度;输送角度可调节;运输速度采用变频器控制,无级调速。
3. 锡炉系统:
锡炉内胆采用特制铸铁材料,表面防腐蚀处理;直联式马达驱动波峰,变频调速;锡渣导流及降低氧化物装置;手动控制锡炉进出及升降运动;外置式加热装置,PID控温方式及液面低位报警。
4. 喷雾系统:
模组化设计,喷雾移动采用步进马达控制;对应PCB喷雾长度自动调节,数字设定喷雾宽度及速度,带压力表微调装置调节喷雾流量和喷雾颗粒大小; 恒压装置供给助焊剂、助焊剂液位报警及助焊剂自动添加;强力排风、过滤系统。
5. 预热系统:
新型抽屉式模块化和节能设计,一段红外和二段微热风循环加热,热效率更高,温度更均匀。三段温区,预热区长度为1.8米,PID温度控制方式。
6. 冷却系统:
强制自然风上下冷却。
7. 洗爪装置:
专用毛刷清洗。
8. 控制系统:
PC+PLC电器控制系统,中英视窗操作界面,数据存储等功能。
二、 技术参数:
基板尺寸:50~350mm(W)*120mm(H)
入板高度:750±20mm
传输速度:500~1800mm/Min.
传送角度:4~7º
传送方向:左→右
助焊剂容量:Approx.18L
喷雾排风:Approx.30m3/min.
压缩空气:4~6Bar. 100L/min.
预热温度:Max.200℃
锡炉温度:Max.300℃
锡炉容量:Approx.500Kg
波峰高度:Approx.12mm
机体尺寸:3600(L)*1420(W)*1750(H)mm
机体净重:Approx.1250Kg
供电电源:三相380VAC 50Hz
总功率:Approx.33KW
运行功率:Approx.8KW
